X Probe Logo X39-25 系列 | 0.039 [1.00] 中心距 | 0.250 [6.35] 全行程

设计用于载板测试.


-
G-
Cart
注意:不是所有的组合都有效. 请验证您的型号并确认是否有效
如果您需要协助,请拨打 603-926-0348.

39mil socketless probes for loaded board testing

端子的选择


QA Technology提供多种端子组合. 您可以通过特定的应用程序在下面进行适当的选择,来组建您的端子型号.

如果您在此过程中有任何问题,请致电(603)926-0348与我们联系.

对于AT 7000、G10/FR4或类似材料,建议的安装孔和钻头尺寸应在以下位置进行检验:
孔径 钻头尺寸
针板 0.0315/0.0325 [0.800/0.826] #66 or 0.84mm
背板 0.0315/0.0325 [0.800/0.826] #66 or 0.84mm

开始建立您的型号。

端子的选择
字母 描述/材质
 C 压接型. 端子材料:热处理铍铜,镀金。管材标识:贵金属包覆.
 DS3 双头设计用于无限测试. 点击这里 订购细节.
 G 线管. 热处理铍铜,镀金,与线套管配合使用.
 J 线夹插头. 热处理的铍铜,镀镍,与线夹插头配套使用.
 R 圆形柱. 热处理铍铜,镀金镀镍.

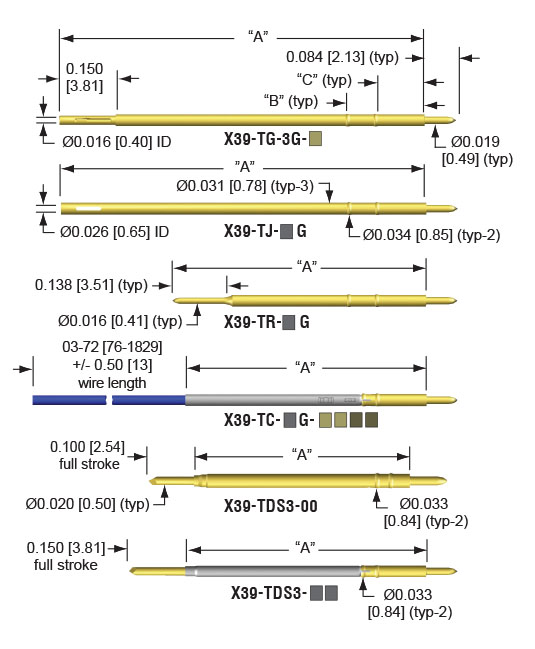

管体的选择
数字 描述 A in [mm] B in [mm] C in [mm]
 0 只对 TC 端子有效 0.582 [14.78] 0.113 [2.87] 0.065 [1.65]
 0 只对 TR 端子有效 0.261 [6.63] 0.040 [1.02] 0.000 [0.00]
 1 只对 TC 端子有效 0.642 [16.31] 0.173 [4.39] 0.125 [3.18]
 2 只对 TJ 端子有效 0.628 [15.95] 0.077 [1.96] 0.036 [0.91]
 2 只对 TR 端子有效 0.675 [17.15] 0.210 [5.33] 0.125 [3.18]
 3 只对 TG 端子有效 0.975 [24.77] 0.210 [5.33] 0.125 [3.18]
 3 只对 TJ 端子有效 0.975 [24.77] 0.210 [5.33] 0.125 [3.18]
 4 只对 TJ 端子有效 1.100 [27.94] 0.210 [5.33] 0.125 [3.18]
 5 只对 TJ 端子有效 1.225 [31.12] 0.210 [5.33] 0.125 [3.18]
 8 只对 TJ 端子有效 1.600 [40.64] 0.210 [5.33] 0.125 [3.18]
 00 只对 DS3 端子有效 0.475 [12.07] 0.077 [1.95] 0.036 [0.92]
 04 只对 DS3 端子有效 0.582 [14.78] 0.113 [2.87] 0.065 [1.65]
 10 只对 DS3 端子有效 0.642 [16.31] 0.173 [4.39] 0.125 [3.18]
选项(仅在需要时)
只对G端子有效:
数字 描述
 2 X39-TG-_G 与 WG39 线管配套.
只对C端子有效:
数字 描述
 3 30 awg kynar绝缘实心线,预装,指定颜色和长度
 8 28 awg kynar绝缘实心线,预装,指定颜色和长度


所有的规格改变恕不另行通知. 所有尺寸均为【毫米】. 所有弹簧力均为盎司【克】.
