X75-25 系列 | 0.075 [1.91] 中心距 | 0.250 [6.35] 全行程设计用于载板测试.
QA Technology提供多种端子组合. 您可以通过特定的应用程序在下面进行适当的选择，来组建您的端子型号.
如果您在此过程中有任何问题，请致电(603)926-0348与我们联系.
| 板 | 孔径 | 钻头尺寸 |
| 针板 | 0.0545/0.0560 [1.384/1.422] | #54 or 1.40mm |
| Wired 背板 | 0.0515/0.0525 [1.308/1.333] | #55 or 1.35mm |
| Wireless 背板 | 0.0380/0.0390 [0.965/0.990] | #61 or 1.0mm |
| 字母 | 描述/材质 |
| DS | 双头设计用于无限测试. 点击这里 订购细节. |
| R | 圆形柱. 热处理铍铜，镀金镀镍. |
| WA | 绕线. 热处理铍铜，镀金镀镍. |

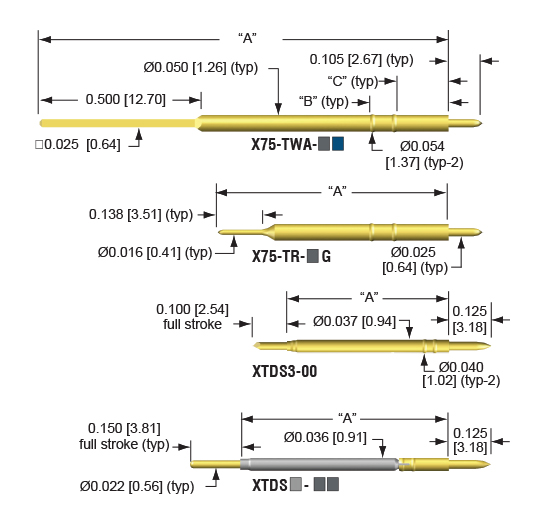

| 数字 | 描述 | A in [mm] | B in [mm] | C in [mm] |
| 0 | 只对 TR 端子有效 | 0.271 [6.88] | 0.039 [0.39] | 0.000 [0.00] |
| 2 | 只对 TWA 端子有效 | 0.878 [22.30] | 0.079 [2.00] | 0.034 [0.86] |
| 2 | 只对 TR 端子有效 | 0.715 [18.16] | 0.245 [6.22] | 0.160 [4.06] |
| 5 | 只对 TWA 端子有效 | 1.265 [32.13] | 0.245 [6.22] | 0.160 [4.06] |
| 7 | 只对 TWA 端子有效 | 1.765 [44.83] | 0.245 [6.22] | 0.160 [4.06] |
| 00 | 只对 DS_ 端子有效 | 0.475 [12.07] | 0.035 [0.89] | 0.078 [1.98] |
| 08 | 只对 DS_ 端子有效 | 0.623 [15.82] | 0.100 [2.54] | 0.149 [3.78] |
| 14 | 只对 DS_ 端子有效 | 0.683 [17.35] | 0.159 [4.04] | 0.209 [5.31] |
所有的规格改变恕不另行通知. 所有尺寸均为【毫米】. 所有弹簧力均为盎司【克】.
