Diseñado para pruebas de tarjetas PCB.
Los orificios de montaje sugeridos en AT7000, G10 / FR4 o material similar se deben calibrar a 0.0380/0.0390 [0.965/0.991] utilizando PG050-25.
Ordene el ATR050 o ATR050M (metrico) herramienta ajustable para montar sockets a diferentes alturas de ajuste.
La punta de avance ATR050-PIN o tubo de tope ATR050-STOP puede ordenarse cuando la punta este dañada o usada. Ambas pueden usarse para métrica o pulgadas. Rango de Altura: 0.000 to 0.270 [0.00 to 6.86].
Ordene el ITR050-FL o ITR050 SET .XXX. Especifique la altura : 0.000 to 0.270 [0.00 to 6.86] para instalar sockets de la serie 050-T25.
Se puede pedir un -TIP de reemplazo cuando su herramienta usada esté dañada o desgastada.

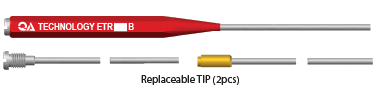

Ordene el ETR050-25-KIT para remover un socket dañado de su orificio de montaje. El kit consiste en una herramienta de extracción de socket ETR050-25 un ITR050-FL(los sockets deben estar al ras antes de la extracción).
La herramienta de extracción de sockets ETR050-25 también esta disponible por separado.
Se puede pedir un -TIP de reemplazo cuando su herramienta usada esté dañada o desgastada.
Utilice el PT50/39 para instalar puntas de prueba de la serie 050-25.
Las herramientas permiten una fácil extracción de las puntas de prueba para los diferentes estilos de terminados. PERX39/050.
Se puede pedir un -TIP de reemplazo cuando su herramienta usada esté dañada o desgastada.
Las Herramientas TERX39/050 son usadas para remover los tubos de las puntas de prueba.
Se puede pedir un -TIP de reemplazo cuando su herramienta usada esté dañada o desgastada.
GTR50 son usadas para instalar sujetadores de cable para el montaje de los cables en la parte de trasera del Socket.
Se puede pedir un -TIP de reemplazo cuando su herramienta usada esté dañada o desgastada.
La herramienta WTR28 o WTR30 son usadas para instalar cables conectores en la parte trasera del socket.
Se puede pedir un -TIP de reemplazo cuando su herramienta usada esté dañada o desgastada.
Ordene el JTR2830 para instalar conectores eléctricos.
Se puede pedir un -TIP de reemplazo cuando su herramienta usada esté dañada o desgastada.
IP050-T2510 or IP050-T2540 para medir el recorrido de la punta en relacion al fixture y detectar posibles problemas de dobaldo o pandeado.
050-SPT para conectar un socket convencional de 50-mil donde ya no se necesita un punto de prueba.
La herramienta WS tiene un dial de ajuste integrado para usarse con varios tamaños de alambre desde 20-30 AWG. Estas están preestablecido a 0.120 [3.05] para usarse en enchufes, conectores, o camisas de alambre.
Our Nuestras herramientas de alta calidad de enrollamiento de alambre manual WW26, WW28, y WW30 están disponibles para grosor de alambre 28, 28, y 30 AWG. Estas herramientas forman envolturas modificadas en postes cuadrados o redondos de 0.025 [0.635] cuadrados o redondos de hasta 0,750 [19,05] de largo.
Nuestras opciones WW26P, WW28P and WW30P pueden usarse en pines con longitud de hasta 1.125 [28.58].
Nuestras herramientas de desenrolle son útiles en ambos extremos, para facilitar el desenrolle de alambre en ambas direcciones, hacia la izquierda o la derecha, y son compatibles con las versiones estándar o largas de pines.
Para cable de enrollado y bases de conector de cable y pines de terminación para centros de 0.050 [1.27] o menores.
Disponible en Azul 24 [610] de longitud con ID de 0.046 [1.17], este tubo es más rígido que otros tipos, lo cual hace la instalación más fácil. El cliente puede cortar el tubo en longitudes apropiadas para cada aplicación.
TBR-1 Esta hecho de cerdas naturales para limpiar fácilmente los fluxes residuales de las puntas, esto es parte del mantenimiento regular.
THM-1 El martillo debe utilizarse con las herramientas de instalación y extracción de puntas exclusivas de QA
TRL-1 Es un rollo de herramientas compacto y resistente donde se pueden colocar diversas herramientas de mantenimiento el cual es práctico y de fácil acceso. (las herramientas se venden por separado).
Todas las especificaciones están sujetas a cambio sin previo aviso. Todas las dimensiones están en [mm]. Todas las fuerzas de resorte en oz [gm/newtons].
